Revit MEP에서 배관을 쉽게 그리는 방법
Revit MEP에서 배관을 작성하는 방법을 배우고 싶다면? 이번 강의에서는 Revit 배관 그리기, 단축키 활용, 그래픽 설정까지 자세히 설명할게요. 기계 시스템을 설계할 때 필수적인 배관 작성 방법을 차근차근 익혀봅시다.
1. Revit MEP 배관 프로젝트 시작하기

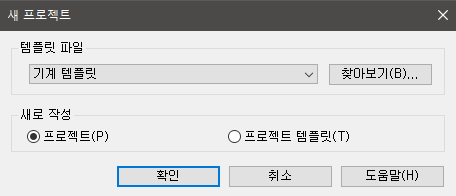

Revit을 실행하면 첫 화면에서 "새로 작성"을 눌러야 합니다. 이후 기계 템플릿을 선택하고 확인을 클릭하면 배관 설계를 시작할 수 있습니다.
📌 Tip: 기계 템플릿을 선택하면 기본적인 배관 부속류(엘보, 티 등)가 자동으로 설정됩니다. 하지만 실제 사용하는 자재와는 차이가 있을 수 있으니, 추후 수정이 필요합니다.
2. 배관 그리기 - 기본 방법과 단축키 활용

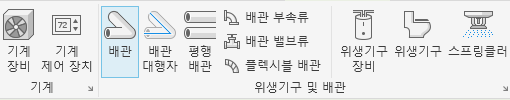

상단 메뉴에서 "배관"을 선택하고 원하는 위치에서 마우스로 드래그하면 배관을 그릴 수 있습니다.
하지만 더 빠른 방법이 있습니다!
✅ 단축키 "PI"를 사용하면 배관 작성 명령을 바로 실행할 수 있어요.

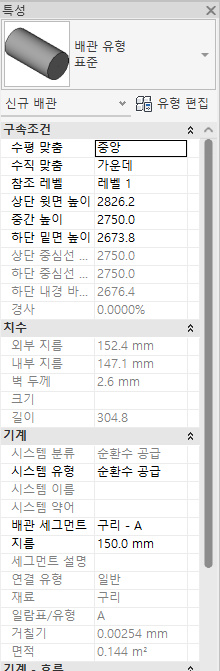

배관을 선택한 상태에서 상단 메뉴에서 관경(배관 직경)과 높이를 설정할 수 있으며, 특성 창에서는 더 다양한 속성을 입력하거나 확인할 수 있습니다.
3. 배관 그래픽 설정 - 실선에서 실제 배관 크기로 변경하기
처음 배관을 작성하면 기본적으로 실선으로 표시됩니다. 하지만 실제 배관의 크기를 확인하려면 아래 설정을 변경해야 합니다.
1️⃣ 화면 아래에서 상세 수준을 "높음"으로 변경

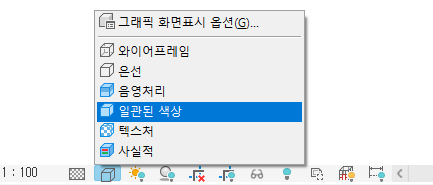

2️⃣ 비주얼 스타일을 "일관된 색상"으로 설정

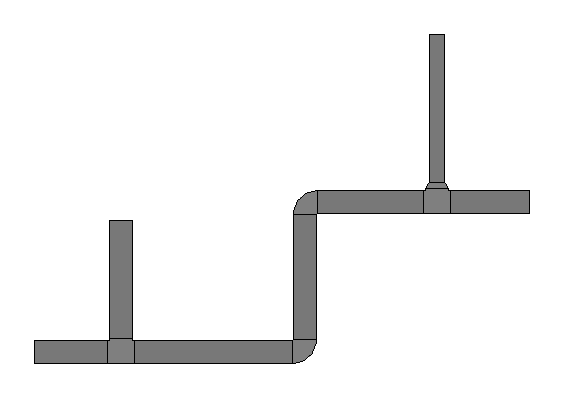

이렇게 하면 배관이 실선이 아닌, 실제 크기와 형태를 반영한 3D 모델로 변경됩니다.
4. 배관 기본 설정 – 수정이 필요한 부분
기본 기계 템플릿을 사용하면 배관의 재질, 두께, 부속류(엘보, 티 등) 등이 기본 값으로 설정되어 있습니다. 하지만 이 설정이 실제 사용하는 자재와 다를 수 있으므로 수정이 필요합니다.
🚀 다음 강의 예고:
다음 포스팅에서는 실제 사용하는 배관 세그먼트 및 크기 설정 방법을 자세히 다룰 예정입니다.
마무리 및 정리
✅ Revit을 실행하고 기계 템플릿으로 시작
✅ 배관 작성 시 단축키 "PI"를 활용하면 편리
✅ 상세 수준 "높음" + 비주얼 스타일 "일관된 색상"으로 변경하여 실제 크기 확인
✅ 기본 템플릿의 배관 설정값은 실제 자재와 다를 수 있으므로 수정 필요
이제 Revit MEP에서 배관을 그리는 기본적인 방법을 익혔습니다!
다음 글에서는 배관 세그먼트 및 크기 설정 방법을 알아볼 테니, 계속해서 배워봅시다. 😊
