[상세도] 소화입상배관 상세도 / 옥내소화 및 스프링클러 겸용 입상배관 / 내진설비

LH표준 기계설비 상세도집에서 발췌한

소방입상배관 상세도입니다.

업무 참고용입니다^^;

상세도는 옥내소화입상배관 / 옥내소화 + 스프링클러 겸용 입상관 / 기준층 및 최상층 상세도

이렇게 3가지 페이지로 구분되어있습니다.

전체 상세도집이 용량이 커서

제가 스터디하는 부분에 한하여 블로그에 기록하려합니다.

이렇게라도 머리속에 꼭 담아 두기위해서^^;

2019년도 자료기때문에 소방법규는 수시로 바뀌고 계속해서

공부를 해야하므로... 이 자료에 너무 의존하지 말고 참고만 하시길 바랍니다~

옥내소화배관 입상관의 상세도입니다. 층간방화를 위한 내화충전구조는 여러가지 방법이 있으니

잘 확인하시어 시공하시면 됩니다. 내진설비 많이 어렵진 않더라구요...복잡한것같으면서도

알고보면 간단합니다.

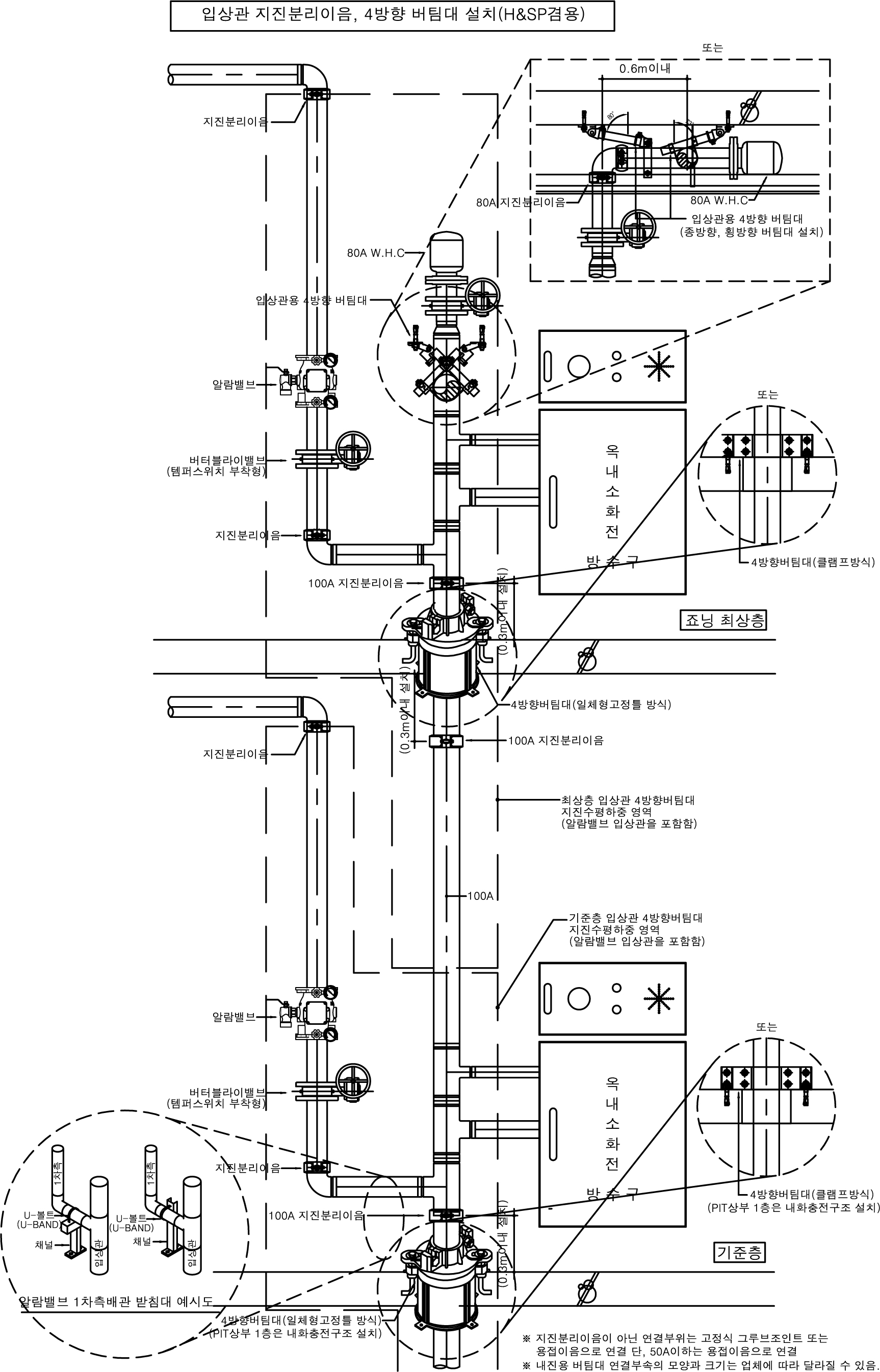

스프링클러 + 옥ㄴ소화전 겸용 입상배관 상세도입니다.

크게 다를게 없지요...

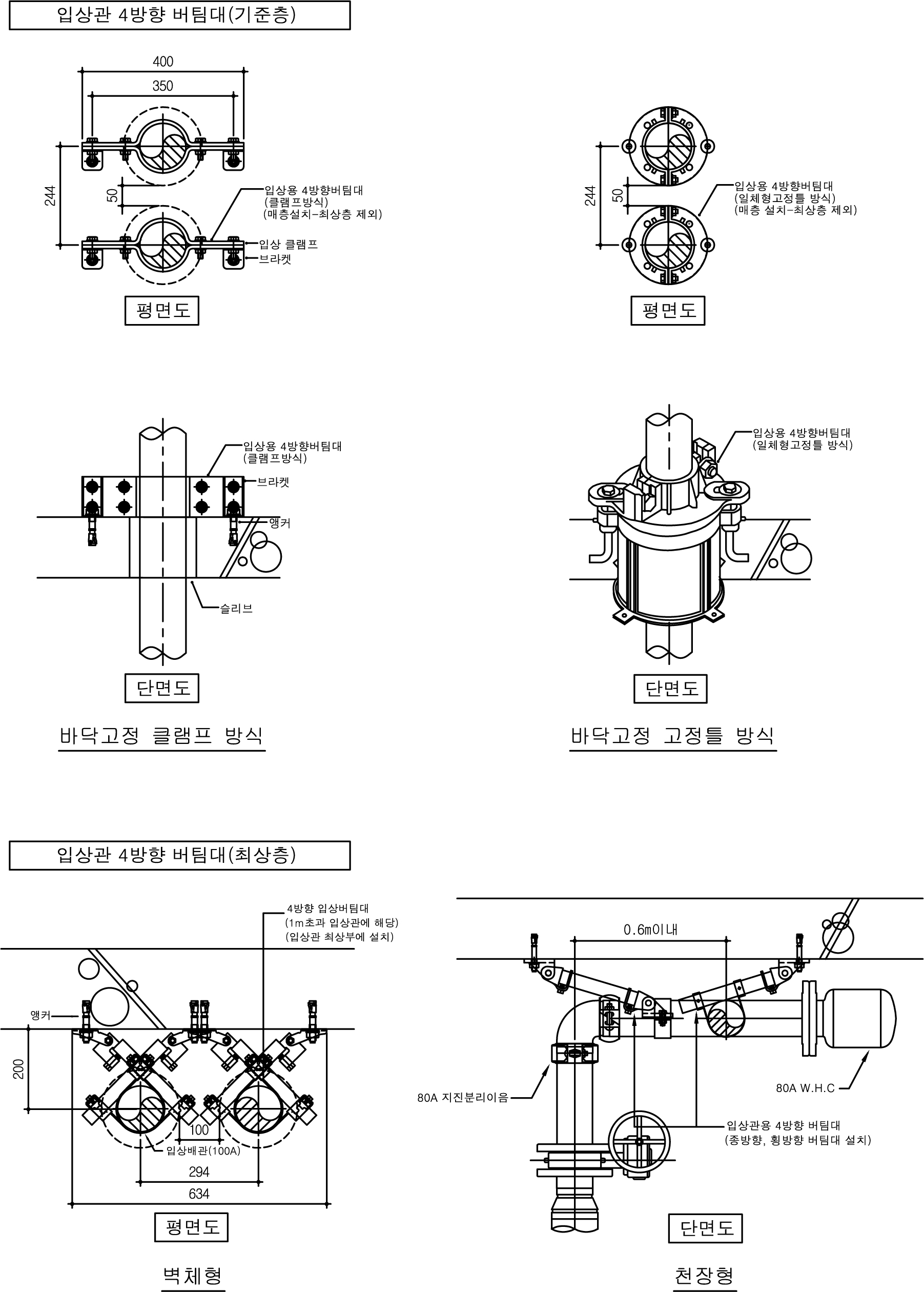

기준층과 최상층의 4방향 버팀대 설치 상세도입니다.
